A. Pendahuluan
          Kali ini saya akan membahas tentang kabel jaringan dan cara mengcrimping kabel jaringan,langsung saja dibaca dan dipahami

B. Latar Belakang
          Sebelum memulai menggunakan sebuah kabel jaringan alangkah baiknya mengerti terlebih dahulu tentang macam-macam kabel jaringan dan cara mengcrimping kabel jaringan

C. Tujuan
          dengan mempelajari kabel jaringan ini, memiliki tujuan agar mengerti tentang kegunaan kabel UTP dan konektor RJ-45 serta cara mengcrimping kabel straight dan cross.

D. Alat Dan Bahan
          - Kabel UTP
          - Konektor
          - Tang crimping
          - Tester
          - Pemotong lapisan kabel

E. Waktu yang dibutuhkan
          20 menit

F. Pembahasan
          Kabel jaringan adalah kabel yang menghubungkan antara komputer dengan komputer melalui perangkat switch / hub, kabel jaringan juga sebagai perantara antara user 1 dengan user lainnya dalam satu wilayah jaringan,dalam satu wilayah lokal jaringan dapat dikatakan seperti dalam satu kantor,Warnet,lab komputer dll.Kabel jaringan biasanya disebut dengan kabel UTP, UTP merupakan
kependekan dari Unshielded twisted pair,Kabel UTP terhubung ke perangkat konektor modular 8 pin yang biasa disebut dengan Konektor,adapun fungsi dari setiap warna  kabel UTP sebagai berikut

Fungsi setiap warna kabel UTP :
1. Orange putih : pengirim paket data
2. Orange : Pengirim paket data
3. Hijau putih : Pengirim paket data
4. Hijau : Pengirim paket data
5. Biru putih : pengirim paket suara
6. Biru : Pengirim Paket suara
7. Coklat putih : Mengirim arus DC
8. Coklat : Mengirim arus DC

          Fungsi dari kabel straight adalah untuk menghubungkan sebuah perangkat yang berbeda seperti komputer dengan switch / hub, antara komputer dengan printer,sedangkan untuk kabel cross digunakan untuk menghubungkan perangkat yang sama seperti komputer dengan komputer, switch dengan switch seperti itu :)

Cara mengcrimping kabel straight :

1. Kupas bagian kabel UTP kira kira 3 cm.
2. Setelah dikupas maka akan terlihat seperti ini

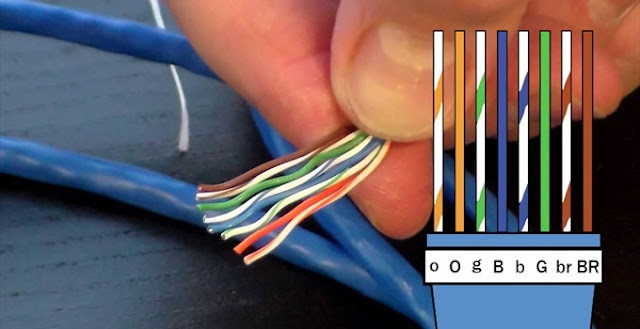

3. Setelah itu Urutkan susunan kabel straight yang sesuai dengan standar,kemudian potong dan ratakan  ujung kabel,maka akan menjadi seperti ini


jika kurang jelas berikut urutan warna kabel straight :
1. Orange putih
2. Orange
3. Hijau Putih
4. Biru
5. Biru putih
6. Hijau
7. Coklat Putih
8. Coklat

4. Kemudian lakukan crimping menggunakan crimping tools,pastikan semua pin ( kuningan ) Pada RJ-45 sudah menggigit tiap kabel,biasanya ditandai dengan suara " krik " :D, setelah di crimping maka akan seperti ini


5. Setelah itu tes menggunakan alat tester,jika semua warna lampu menyala semua sesuai urutan makan crimping kabel anda sudah berhasil.




Cara mengcrimping kabel Cross

          Kabel cross memiliki langkah yang sama dengan kabel straight,Perbedaannya hanya terletak pada urutan warna kabel, kabel straight memiliki urutan warna yang sama antar ujung kabel,tetapi untuk kabel cross urutan warna tidak sama antar ujung kabel

Ujung pertama kabel sama dengan urutan kabel straight yaitu :

1. Orange putih
2. Orange
3. Hijau putih
4. Biru
5. Biru putih
6. Hijau
7. Coklat putih
8. Coklat

kemudian ujung kabel kedua tidak sama dengan ujung kabel pertama, Adapun susunan warna sebagai berikut :

1. Hijau Putih
2. Hijau
3. Orange putih
4. Biru
5. Biru putih
6. Orange
7. Coklat putih
8. Coklat

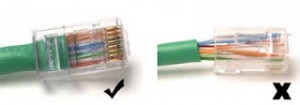

Dibawah ini merupakan cara pemasangan kabel UTP ke konektor yang benar


G. Kesimpulan
          Telitilah pada saat menyusun urutan Warna kabel,Karena dengan kalian teliti maka akan berhasil dalam satu percobaan

H. Referensi

http://www.pintarkomputer.com
